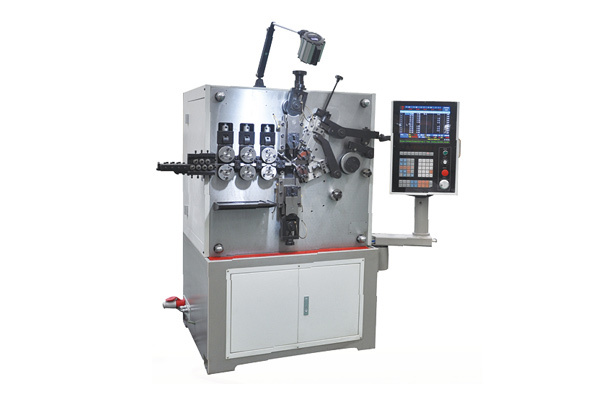

SCM-C540CNC ماكينة لف الزنبرك CNC من نوع

：الكلمات الرئيسية

：تصنيف جنس

وصف المنتج

مقدمة المنتجات

إن ماكينة لف الزنبرك CNC من سلسلة SCM عبارة عن ماكينة لف الزنبرك CNC ذات الدقة العالية والتي تم تصميمها خصيصًا من قبل شركتنا لتلبية احتياجات الزنبرك عالية الدقة في الصناعات العسكرية والفضاء والسيارات وغيرها من الصناعات. تم اعتماد محرك سيرفو AC مستورد الذي تم التحكم فيه عن طريق الكمبيوتر الصناعي، وتغذية الأسلاك بدقة، وإن تعديلها مرن وتشغيلها سهل. يمكن استخدام هذه المعدات في لف مواد الأسلاك الفولاذية المختلفة إلى زنبرك أسطواني و مخروطية ومحدبة ومقعرة وثابتة ومتغيرة، الحلزونية اليسرى واليمني، وجه نهائي مغلق وغير مغلق. إنها ليست مناسبة فقط للإنتاج الضخم لصنف واحد، ولكنها مناسبة أيضًا لإنتاج دفعة صغيرة من أصناف متعددة من القطع المفردة. تحتوي هذه السلسلة على عشرة الموديلات 3 مم، 5 مم، 6 مم، 8 مم، 10 مم، 12 مم، 14 مم، 16 مم، 20 مم، 25 مم. هناك مواصفات مختلفة مثل ثلاثية المحاور وأربعة محاور وخمسة محاور وستة محاور ليختارها المستخدمون، ووفقًا لخصائص الإنتاج الخاصة بالمستخدم، يمكن اختيار حلول تحسين مختلفة لجعل إنتاج المستخدمين أكثر كفاءة وماكينة لف الزنبرك أكثر متانة.

مزايا المنتجات

جسم الماكينة: يتم تشغيل جسم الماكينة بواسطة مركز التصنيع الكبير CNC لضمان دقة تشغيل أجزاء كبيرة من جسم الماكينة.

　الترس: تم تشغيل التروس في الشركة شنيانغ لأدوات المعدات المحدودة، تقوم خط الإنتاج لتروس أدوات المعدات CNC بضمان أن تصل التروس إلى مستوى الدقة 6، مما يجعة أدوات المعدات خالية من الضوضاء وعالية الدقة.

　إن استخدام مخفض التروس الكوكبي عالي الدقة المخصص للمحركات سيرفو لتقليل من ضوضاء أدوات المعدات وتحسين دقة أدوات المعدات وإطالة عمر خدمة المحرك.

　جهاز حماية الدائرة الكهربائية: جهاز الحماية لقطع المواد يضمن إيقاف تشغيل الماكينة في الوقت المناسب عندما يؤدي لف السلك الفولاذي المروي بالزيت إلى قطع المواد؛ جهاز إيقاف التشغيل عند نقص المواد يضمن ايقاف التشغيل التلقائي عندما تكون المواد فارغة: التصميم الفريد لدائرة حماية السلامة لمحرك الرفع الشياق تتجنب الضرر الناتج عن التشغيل العرضي.

يتم ضغط عجلات تغذية السلك بواسطة أسطوانة هوائية أو أسطوانة هيدروليكية، والتي يمكنها بسهولة ضبط قوة تغذية السلك.

　يمكنها تحقيق التغذية السريعة والبطيئة على التوالي، ويمكنها تحقيق التغذية المنفصلة لمجموعتين من 4 بكرات وأربع مجموعات

رف المواد يعتمد فصل الحلقة الداخلية والخارجية والفرامل الخارجية، والتي تتميز بأداء فرامل جيد، وموثوقية جيدة، وقدرة التحمل قوية، والأداء جيد في السرعة منخفضة وعامل الأمان عالي؛

يمكن لف الأسلاك الفولاذية ذات قطر السلك الكبير في سلال مرنة بنسب لف صغيرة، والتي يمكن إنتاجها عن طريق القطع الملتوي، أو يمكن قطعها بدون شياق.

　يمكن للمستخدم اختيار مسبار الكشف للتحكم بدقة في الارتفاع الحر للزنبرك وإجراء فرز الارتفاع. ويمكن أيضًا تجهيزها بآلية تلسكوبية مغزلية أوتوماتيكية لإنتاج الزنبرك المقعر.

مع الالتزام بأفكار التصميم وبيئة التصنيع لقاعدة الصناعة الثقيلة في مدينة لويانغ، فإن إدوات المعدات لديها صلابة ومتانة جيدة.

مواصفات فنية

مشروع		SCM-C660CNC	SCM-C540CNC	SCM-C535CNC
تشغيل قطر السلك		φ2-φ6mm	φ1.5-4mm	φ1-φ3.5mm
القطر الخارجي للزنبرك (الحد الأقصى)		φ90mm	φ55mm	φ45mm
طول تغذية المواد		طول بلا حدود	طول بلا حدود	طول بلا حدود
سرعة تغذية المواد		95m/min	120m/min	120m/min
دقة تغذية المواد		±0.1mm	±0.1mm	±0.1 mm
قوة المحرك	تغذية الأسلاك	15 Kw	5.5 Kw	4.4 Kw
	قطع	4.4Kw x2	1.8Kw x 2	1.8Kw x 2
	تغيير القطر	2.9Kw x 2	1.8 Kw	1.8 Kw
	تغيير المسافة	1.8 Kw	1.8Kw	1.8Kw
الوزن الصافي للماكينة		5000 Kg	1800 Kg	1350 Kg
أبعاد الماكينة		1950x1400x1980mm	1700x1000x1650mm	1600x1500x1750mm
